1 概述概述概述1.1 主要用途平板车用于煤矿地面和井下巷道窄轨铁路运输设备或材料，载重 16t

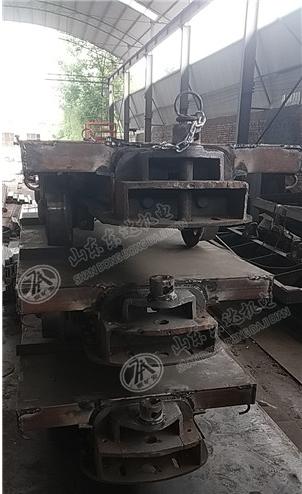

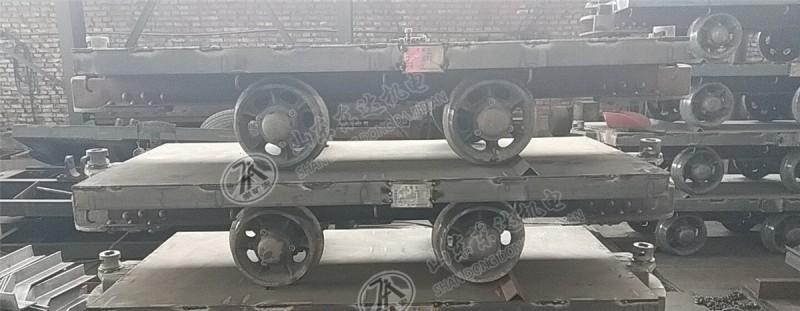

以上一般用于综采液压支架等的运输。1.2 本产品执行标准 MT 387－2007《煤矿窄轨矿车安全性测定方法和判定规则》GB/T 2885.5－2008 《矿用窄轨车辆 第 5 部分 平板车》2 产品型号及意义例如：MPC 16－6 表示装载量为 16t ，轨距为 600mm 的煤矿用平板车。3 产品组成及主要技术特性3.1 产品组成及工作原理平板车主要由车架、轮对、碰头、连接插销、三环链等部分组成，如图 1、图 2、图 3 所示。
山东东达集团平板车大区销售经理：康工 15376508010（微信）电话：0537-3153863
3.2 主要技术参数2 表 1 平板车主要技术参数表型号装载量t 轨距mm外形尺寸 轴距mm 轮径mm牵引高mm 牵引力kN最小曲率半径m 自重kg 长度 mm宽度mm 高度mm MPC5-6 5 600 2850±10 1300±5 400±8 1100 350 315±3 60 8 819 MPC5-9 5 900 2850±10 1300±5 400±8 1100 350 315±3 60 8 845 MPC10-6 10 600 3100±10 1300±5 400±8 1100 350 315±3 60 8 925 MPC10-9 10 900 3100±10 1300±5 400±8 1100 350 315±3 60 8 950 MPC16-6 16 600 3850±10 1360±5 320±8 1100 210 248±3 60 8 1081MPC16-9 16 900 3850±10 1360±5 320±8 1100 210 248±3 60 8 11054 使用及操作4.1 平板车运行在钢轨道上，轨道质量应符合《煤矿安全规程》的规定。轨道的曲率半径应符合平板车的最小曲率半径要求。载重量 10t、16t 的平板车只允许单辆运行，且运行轨道最大坡度不得大于 10 度。
4.2 每辆车应编号，建档登记检修及事故记录。
4.3 平板车用绞车或电机车牵引通过连接插销、三环链连接。
5 故障分析及排除可能出现的故障及排除方法如表 2 所示。3 表 2 故障分析及排除现象 原因分析 排除方法 备注车轮不转动或转动不灵活车轮内轴承损坏 更换轴承车轮安装不正确 调整好车轮安装车轮中润滑不良 往油口中加注润滑脂运行阻力太大车轮踏面不圆 更换车轮轨距不符合标准 调整轨距轴承发热轴承本身质量问题 更换合格的优质轴承取润滑脂或进入杂质 定期跟换润滑脂和密封轴卡挡销脱出轴卡的销孔磨大 更换轴卡开口销丢失 更换开口销
6 维护、保养
6.1 每班（开车前）应检查的项目 （1）平板车紧固部位是否松动，插销与链环插接是否良好。（2）平板车轴卡销轴、开口销是否完好。
6.2 每月应检查的项目 （1）轮对、轴卡连接是否正常。（2）车架与轴卡连接是否正常。（3）对轴承部位要注油润滑。
