一、概述
KAPG型排矸系统是我公司在深入研究排矸生产工况的基础上开发的新一代安全调配车产品，可以长距离调运车辆，自动化翻矸，使矿井排矸达到安全、高效、环保、智能化生产。
二、基本参数
1、矿车： 600轨距1吨标准矿车
2、轨距：600mm，运行轨：30kg/m钢轨
3、单次翻车数量：1
4、翻车效率：3次/分钟
5、推车机滑道：12#槽钢
6、动力电源电压：AC380V，控制电源电压：AC220V
三、方案介绍
1、设备组成

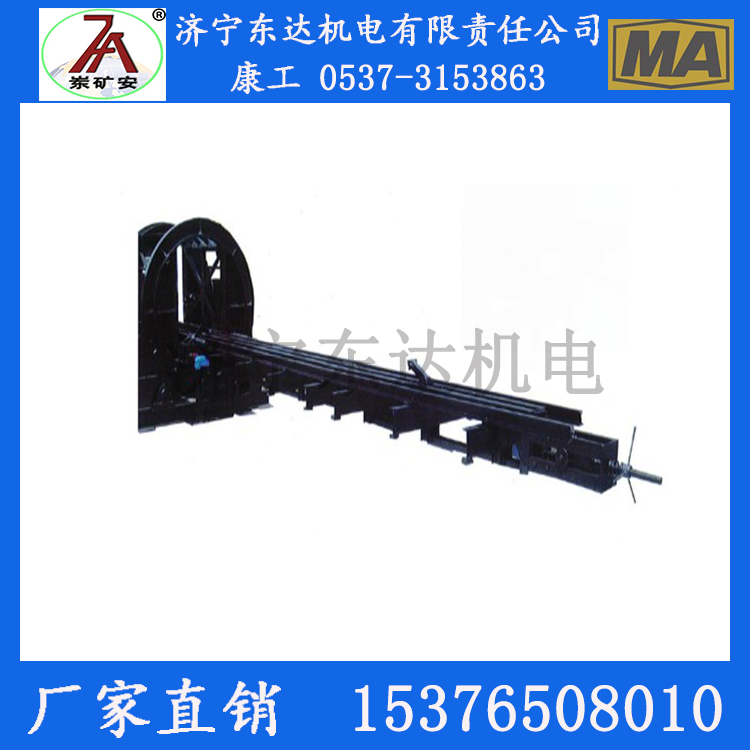

整套系统由销齿推车机、1吨单车摘勾式液压翻车机、液压站系统、电控系统组成。液压翻车机由外部阻车器、内部阻车器、滚筒、阻车器、驱动装置、闭锁机构、底架、液压系统、电控系统组成。销齿推车机由轨道、销车、推爪、驱动装置组成。轨道是位于矿车轨道中间设置的两根槽钢，销车由车轮，导向轮，车体组成，车体下部设有销轴。销车在两根槽钢的内部导向下运行，多辆销车首尾相连形成一列，推爪分别位于整列销车的两端，下部留有空间容纳杂物。驱动装置悬挂于轨道下面，基础简单，维护方便。
2、操作工艺
推车机带动成列的矸石重车到达翻车机时第一辆车通过外部阻车器后阻车器在后续车辆驱动下关闭，第一辆重载矿车进入翻车机并顶出翻车机内的空矿车，并驱动内部阻车器关闭。人工操作翻车机翻转，倒出矿车内的矸石，同时打开内外阻车器。启动推车机推动矿车前行使重车置换空车，循环往复，完成翻矸作业。
3、设备特点
1) 操作设备集中，整套设备操作自动化，取消了电机车喂车，降低了工人的劳动强度，保证了安全生产，提高了生产效率；
2) 所有人员均在操作人员视野范围，信号传递方便，安全性高；
3) 销车设置导向轮，运行阻力小，有效推力大；
4) 设备维护量小，寿命长，环境适应能力强；
5) 所有设备均采用液压驱动，抗过载能力大，动力源单一，维护量小，自动化程度高；
6) 闭锁完善，安全高效。
四、设备介绍
1、销齿推车机

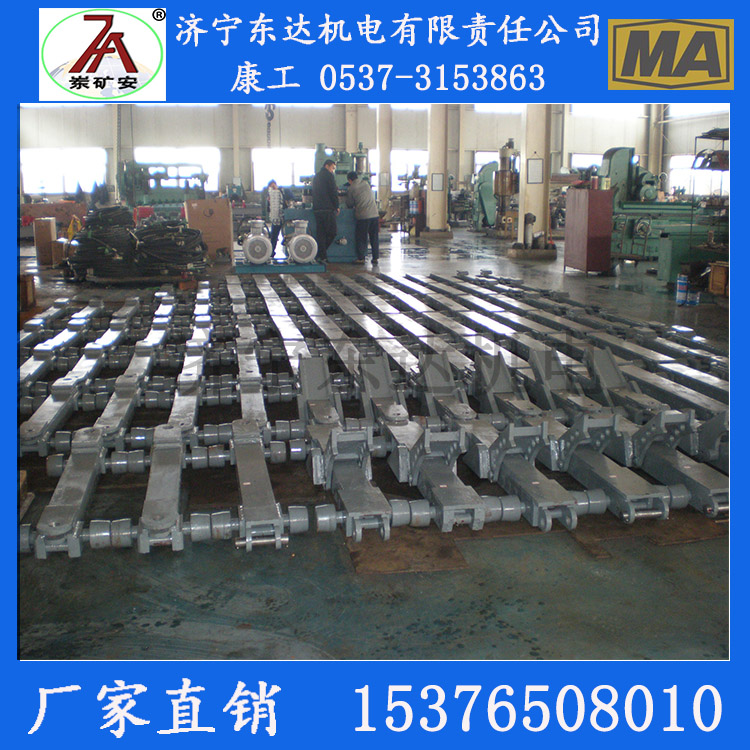

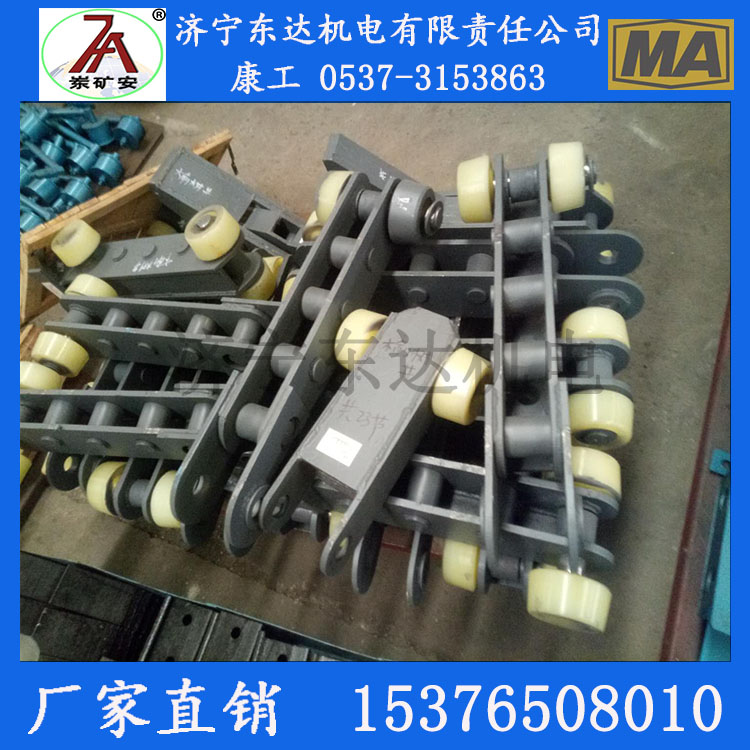

推车机由发明专利轨道车辆操车装置改进而来，采用销齿啮合原理，将销齿齿条做成销车，销车中部装有销轴，多辆销车首尾相连组成一列，车轮在轨道中运行。驱动齿轮悬挂在轨道下面，在液压马达驱动下旋转，齿轮与销车的销轴啮合，驱动销车前后运行。前部、尾部均设有推头，推矿车车轴驱动矿车前行。改进设计时根据力学计算优化设计，重新设计了销车、推头、驱动装置等部件，运动部分重量（不是全部重量）在现有各类推车机中最轻，惯性小，所以起动停止迅速平稳，更适用于需要频繁起动的场合，使推车机运行更加平稳，寿命更长；推头、销车有可靠的防护措施，能避免杂物落入其内部，运行更加可靠。
销齿推车机由轨道、销车、推爪、驱动装置组成。轨道是位于矿车轨道中间设置的两根槽钢，销车由车轮，车体组成，车体下部设有销轴。销车在两根槽钢的内部导向下运行，多辆销车首尾相连形成一列，推爪分别位于整列销车的两端，下部留有空间容纳杂物。驱动装置悬挂于轨道下面，基础简单，维护方便。
